Antennes 6m/50Mhz
A partir d'une GP27 (C.B.) de récupération, j'ai entrepris la construction de 2 antennes pour le 6 m, 1 verticale et 1 horizontale.
Coût : env. 20 € pour l'achat de quelques tubes alu.
Coût : env. 20 € pour l'achat de quelques tubes alu.
La verticale
Spécifications :
Nature : 1/4 d'onde
Hauteur : 1,465 m
Radians : 3 de 1,50 m
R.O.S. : inférieur à 2 sur toute la bande
Nature : 1/4 d'onde
Hauteur : 1,465 m
Radians : 3 de 1,50 m
R.O.S. : inférieur à 2 sur toute la bande
Réalisation
avec le bas de la GP27 :
- la fixation (raccourcie de moitié)
- 2 premiers éléments retaillés
- petit supplément pour l'ajustement
- radians 3 x 1 + 0,5 m (alu)
avec le bas de la GP27 :
- la fixation (raccourcie de moitié)
- 2 premiers éléments retaillés
- petit supplément pour l'ajustement
- radians 3 x 1 + 0,5 m (alu)
Permet aussi :
attention réglementation spécifique
utilisation en réception par l'OM
Bande VHF marine (156 Mhz)
Nature : 3/4 d'onde
R.O.S. : inf. à 1,8 sur toute la bande
diplexeur à suivre
attention réglementation spécifique
utilisation en réception par l'OM
Bande VHF marine (156 Mhz)
Nature : 3/4 d'onde
R.O.S. : inf. à 1,8 sur toute la bande
diplexeur à suivre

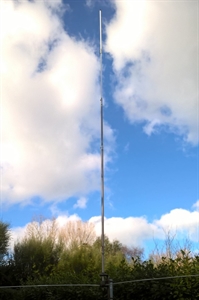

Photo ci-dessus : essai 3/4 d'onde
=> mauvais fonctionnement en
VHF marine (9/4 d'onde)
=> mauvais fonctionnement en
VHF marine (9/4 d'onde)
L'horizontale
Spécifications :
Nature : 1/2 onde
Taille : 2,78 m
Adaptation : gamma match
R.O.S. : inférieur à 1,4 sur la bande
Nature : 1/2 onde
Taille : 2,78 m
Adaptation : gamma match
R.O.S. : inférieur à 1,4 sur la bande
Réalisation
avec le haut de la GP27 :
- 3 ème élément au centre
- 4 ème élément coupés en 2 de chaque coté
- 5 ème élément raccourci et en 2 pour ajuster
- rajout de 0,38 m (alu) pour le tube gamma
- morceau de 0,36 m de coax 11 mm sans la
gaine extérieure ni le blindage
- un morceau de tube restant coupé en 2 sur la
longueur pour la fixation entre l'élément
rayonnant et le tube gamma (ci-dessous)
avec le haut de la GP27 :
- 3 ème élément au centre
- 4 ème élément coupés en 2 de chaque coté
- 5 ème élément raccourci et en 2 pour ajuster
- rajout de 0,38 m (alu) pour le tube gamma
- morceau de 0,36 m de coax 11 mm sans la
gaine extérieure ni le blindage
- un morceau de tube restant coupé en 2 sur la
longueur pour la fixation entre l'élément
rayonnant et le tube gamma (ci-dessous)

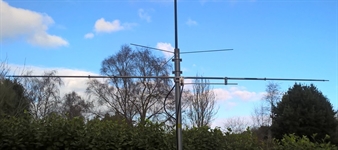

Ci-contre détail du gamma-match
