La Bande Latérale Unique
Reprenons d'abord quelques éléments de la modulation d'amplitude.
1 - L'information est comprise dans chaque bande latérale et pas dans la porteuse

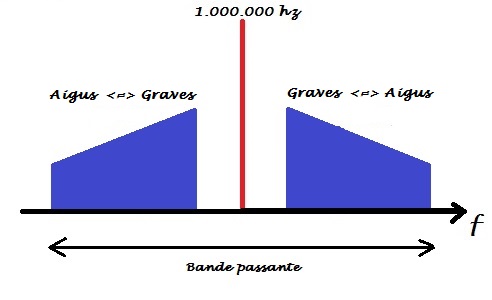

2 - La bande passante correspond à la largeur de bande sonore x 2
3 - la puissance émise à l'antenne (à indice de modulation maximal sans distorsion) est égale à :
(Vp)²
----- x 1,5
2R
On va voir comment économiser de la bande passante et optimiser la puissance consommée.
1 - L'information est comprise dans chaque bande latérale et pas dans la porteuse
2 - La bande passante correspond à la largeur de bande sonore x 2
3 - la puissance émise à l'antenne (à indice de modulation maximal sans distorsion) est égale à :
(Vp)²
----- x 1,5
2R
On va voir comment économiser de la bande passante et optimiser la puissance consommée.
les 2/3 de cet puissance servent à la porteuse ;
un beau gâchis diraient certains
un beau gâchis diraient certains
Notre shéma simplifié (cf. principe de modulation) va être quelque peu modifié.
On va trouver dans celui-ci 2 oscillateurs et 1 filtre à quartz.
Supposons une bande sonore (standart téléphonie) de 300 à 3.000hz.
Commençons par le filtre ; celui-ci est de type passe-bande étroit à 3 Khz. Il ne va laisser "passer" qu'une bande de fréquences large de 3.000hz autour de sa fréquence centrale (Fp) dans notre exemple 1 Mhz.
Maintenant les 2 oscillateurs ; par rapport à la fréquence centrale (en fait celle du filtre) ceux-ci vont travailler 1.500 hz en-dessous et 1.500 hz au dessus.
On va trouver dans celui-ci 2 oscillateurs et 1 filtre à quartz.
Supposons une bande sonore (standart téléphonie) de 300 à 3.000hz.
Commençons par le filtre ; celui-ci est de type passe-bande étroit à 3 Khz. Il ne va laisser "passer" qu'une bande de fréquences large de 3.000hz autour de sa fréquence centrale (Fp) dans notre exemple 1 Mhz.
Maintenant les 2 oscillateurs ; par rapport à la fréquence centrale (en fait celle du filtre) ceux-ci vont travailler 1.500 hz en-dessous et 1.500 hz au dessus.
Voyons ce qui se passe à la sortie du modulateur selon que l'on utilise l'oscillo 1 ou le 2

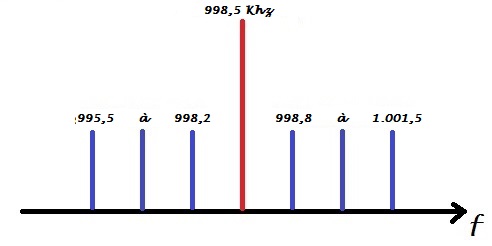

Avec l'oscillateur 1 à 1.500 hz en dessous de la fréquence du filtre on va avoir le spectre 1

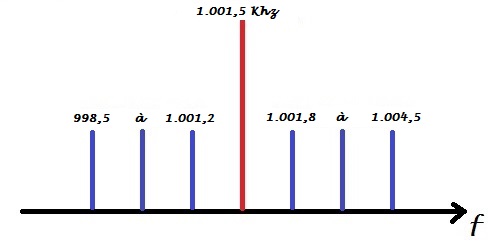

Avec l'oscillateur 2 à 1.500 hz au dessus de la fréquence du filtre on va avoir le spectre 2
Avec l'oscillateur 1 à 1.500 hz en dessous de la fréquence du filtre on va avoir le spectre 1
Avec l'oscillateur 2 à 1.500 hz au dessus de la fréquence du filtre on va avoir le spectre 2
1
2
Jusque là tout va bien ?
Maintenant, voyons comment notre émission passe le filtre ( ). Pour rappel centré sur 1.000Khz.
Dans le cas 1 : Dans le cas 2 :
Vous y êtes ?
En 1 seule la bande supérieure passe (BLS ou USB) et en 2 c'est la bande inférieure (BLI ou LSB).
Donc pour émettre la bande supérieure, on sélectionne l'oscillateur dont la fréquence est infériure à celle du filtre et vice et versa.
Et là, non seulement on réduit la bande passante à la même taille que l'emprunte sonore mais la puissance utilisée l'est pour la seule bande émise.
Et en ce qui concerne l'utilisation du spectre des fréquences, on gagne de la place...
Maintenant, voyons comment notre émission passe le filtre ( ). Pour rappel centré sur 1.000Khz.
Dans le cas 1 : Dans le cas 2 :
Vous y êtes ?
En 1 seule la bande supérieure passe (BLS ou USB) et en 2 c'est la bande inférieure (BLI ou LSB).
Donc pour émettre la bande supérieure, on sélectionne l'oscillateur dont la fréquence est infériure à celle du filtre et vice et versa.
Et là, non seulement on réduit la bande passante à la même taille que l'emprunte sonore mais la puissance utilisée l'est pour la seule bande émise.
Et en ce qui concerne l'utilisation du spectre des fréquences, on gagne de la place...
Mais alors à la réception ?
Car pour recevoir le message transmis, il faut au moins une bande latérale et la porteuse qui sert de référence. Mais là il n'y en a pas.
C'est simple, on la reconstitue sur le récepteur : on va réintroduire une féquence (en fait 2, une quand on reçoit la BLS à -1.500hz par rapport à la fréquence centrale et l'autre à +1.500hz pour recevoir la BLI) à l'aide d'un oscillateur variable ou 2 oscillateurs et ainsi rendre la réception intelligible.
Comme on peut le constater , l'émission-réception en BLU nécessite un matériel plus sophistiqué et donc plus chere à produire. Par ailleurs, ceux-ci doivent être d'une grande précision notamment à la réception pour laquelle il dispose d'une fonction d'ajustement (clarifieur, BFO ou encore syntonisation).
C'est bien pour celà que l'AM a gardé sa place.
Car pour recevoir le message transmis, il faut au moins une bande latérale et la porteuse qui sert de référence. Mais là il n'y en a pas.
C'est simple, on la reconstitue sur le récepteur : on va réintroduire une féquence (en fait 2, une quand on reçoit la BLS à -1.500hz par rapport à la fréquence centrale et l'autre à +1.500hz pour recevoir la BLI) à l'aide d'un oscillateur variable ou 2 oscillateurs et ainsi rendre la réception intelligible.
Comme on peut le constater , l'émission-réception en BLU nécessite un matériel plus sophistiqué et donc plus chere à produire. Par ailleurs, ceux-ci doivent être d'une grande précision notamment à la réception pour laquelle il dispose d'une fonction d'ajustement (clarifieur, BFO ou encore syntonisation).
C'est bien pour celà que l'AM a gardé sa place.
