Modulation de fréquence
Revenons d'abord sur la modulation d'amplitude.
1 - L'utilsation commerciale en a limité la bande passante, loin des critères "hifi"
2 - Très sensible aux parasites atmosphériques ou électriques (moteurs par ex.)
3 - Problème de surmodulation
4 - Interférence entre stations
La MF permet de s'affranchir au moins partiellement de ces inconvénients. C'est Edwin Howard Armstrong (1890 - 1954) qui a développé la technique, notamment en FM commercial
1 - L'utilsation commerciale en a limité la bande passante, loin des critères "hifi"
2 - Très sensible aux parasites atmosphériques ou électriques (moteurs par ex.)
3 - Problème de surmodulation
4 - Interférence entre stations
La MF permet de s'affranchir au moins partiellement de ces inconvénients. C'est Edwin Howard Armstrong (1890 - 1954) qui a développé la technique, notamment en FM commercial
Fp à 1 Mhz
Bf à 1.500 hz

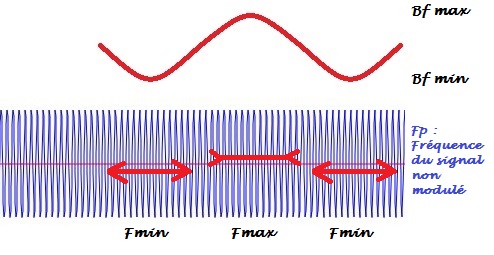

Dans le domaine temporel
L'amplitude du signal modulant va passer de Bf max à Bf min.
La fréquence va diminuer lors de Bf min (le scope va s'élargir) et va augmenter lors de Bf max (le scope va se rétrécir).
La fréquence va donc donc passer de Fp+Bfmax à Fp-Bfmin : c'est l'excursion de fréquence.
Elle est notée : Df = ±Bfmax
=> en FM, il n'y a pas de limite théorique à Bf max et donc à l'excursion.
L'indice de modulation en FM dépend de la fréquence de Bf et est calculé par rapport à l'excursion. Il est noté : h = Df/Bf
=> il peut donc varier en fonction de l'un ou de l'autre
L'amplitude du signal modulant va passer de Bf max à Bf min.
La fréquence va diminuer lors de Bf min (le scope va s'élargir) et va augmenter lors de Bf max (le scope va se rétrécir).
La fréquence va donc donc passer de Fp+Bfmax à Fp-Bfmin : c'est l'excursion de fréquence.
Elle est notée : Df = ±Bfmax
=> en FM, il n'y a pas de limite théorique à Bf max et donc à l'excursion.
L'indice de modulation en FM dépend de la fréquence de Bf et est calculé par rapport à l'excursion. Il est noté : h = Df/Bf
=> il peut donc varier en fonction de l'un ou de l'autre

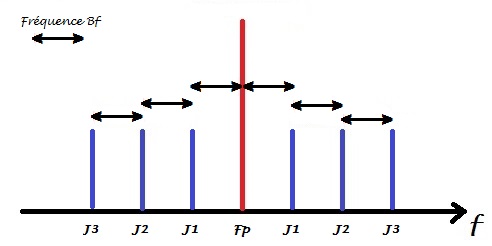

Dans le domaine fréquentiel
La FM va se traduire par des raies à :
- Fp
- Fp+Bf et Fp-Bf symétriques à Fp
- Fp+2Bf et Fp-2Bf id
- Fp+3Bf et Fp-3Bf id
etc..
Comme on peut le constater la largeur de bande est plus importante qu'en AM et ne dépend pas de Bf ; quand à l'amplitude de chaque raie, elle dépend de h l'indice de modulation.
=> si l'indice de modulation est faible, le spectre ressemblera à celui de l'AM
=> sauf à la limiter volontairement (FM étroite - NFM par exemple) la bande passante vaudra : 2(Df+Bf)
La FM va se traduire par des raies à :
- Fp
- Fp+Bf et Fp-Bf symétriques à Fp
- Fp+2Bf et Fp-2Bf id
- Fp+3Bf et Fp-3Bf id
etc..
Comme on peut le constater la largeur de bande est plus importante qu'en AM et ne dépend pas de Bf ; quand à l'amplitude de chaque raie, elle dépend de h l'indice de modulation.
=> si l'indice de modulation est faible, le spectre ressemblera à celui de l'AM
=> sauf à la limiter volontairement (FM étroite - NFM par exemple) la bande passante vaudra : 2(Df+Bf)
Pour plus de technique, cf. : fonctions de Bessel
formule de Barson
formule de Barson
La modulation de Phase
Dans les équations relatives à un signal sinusoïdal, faire varier la fréquence ou la phase produit le même résultat. Pour certains, la Modulation de fréquence est une forme de Modulation de phase ; pour d'autres, MF et MP sont 2 types de modulation angulaire...
=> Tout ce qui a été dit sur la Modulation de fréquence s'applique à la Modulation de phase.
=> A l'utilisation, la MP sera employée pour des indices de modulation faibles
Dans les équations relatives à un signal sinusoïdal, faire varier la fréquence ou la phase produit le même résultat. Pour certains, la Modulation de fréquence est une forme de Modulation de phase ; pour d'autres, MF et MP sont 2 types de modulation angulaire...
=> Tout ce qui a été dit sur la Modulation de fréquence s'applique à la Modulation de phase.
=> A l'utilisation, la MP sera employée pour des indices de modulation faibles
