Réception ADSb
La plupart des avions modernes dispose des systèmes électroniques de surveillance, de positionnement et/ou de guidage.
L'ADS-B (Automatic Dependent Surveillance-Broadcast) fonctionne en mode "diffusion" et omnidirectionnelle, et envoie en permanence des informations telles que la position, la vitesse, le cap et d'autres qui peuvent être reçues par les autres avions mais également par les stations au sol.
Il n'est pas besoin de disposer d'un radar ou parabole à la réception
L'ADS-B (Automatic Dependent Surveillance-Broadcast) fonctionne en mode "diffusion" et omnidirectionnelle, et envoie en permanence des informations telles que la position, la vitesse, le cap et d'autres qui peuvent être reçues par les autres avions mais également par les stations au sol.
Il n'est pas besoin de disposer d'un radar ou parabole à la réception

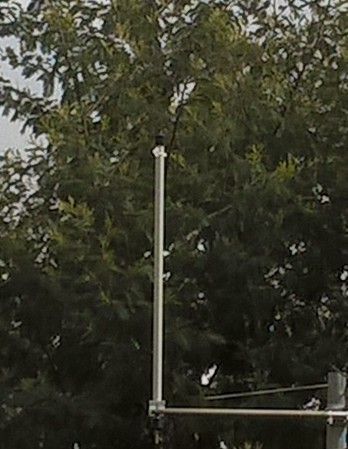

D'abord une antenne : colinéaire (1/2+3/4+3/4 lamda et 2 trappes 1/4) fabrication OM en fil de cuivre inséré dans tube PVC
La réception
Fréquence : 1.090 Mhz
Modulation :
PPM en fr : modulation en position d'impulsion
Polarisation : verticale
Modulation :
PPM en fr : modulation en position d'impulsion
Polarisation : verticale
Le récepteur :
Une clé USB destinée à recevoir la TNT HD à moins de 20 €uros
Modèle utilisé :
RTL 2832
avec tuner R820
il y en a d'autres mais
c'est le meilleur
rapport Q/P
Une clé USB destinée à recevoir la TNT HD à moins de 20 €uros
Modèle utilisé :
RTL 2832
avec tuner R820
il y en a d'autres mais
c'est le meilleur
rapport Q/P
Il existe des nombreux logiciels gratuits ou payants, pour tous les OS.
J'utilise DUMP1090 ou ModeSdéco2.
Dump1090 n'est ni le plus beau, ni le plus fort ni le plus complet mais :
- gratuit
- plusieurs mode de diffusion des données (réseau etc..)
- plusieurs types de diffusion des données (affichage..)
- simple à utiliser et à paramètrer
- pas besoin d'un autre logiciel
ModeS est plus complet, stats, graphiques, détails, charts etc..
- et même avantage que DUMP1090
- affichage des données différents et quelquefois délicat
J'utilise DUMP1090 ou ModeSdéco2.
Dump1090 n'est ni le plus beau, ni le plus fort ni le plus complet mais :
- gratuit
- plusieurs mode de diffusion des données (réseau etc..)
- plusieurs types de diffusion des données (affichage..)
- simple à utiliser et à paramètrer
- pas besoin d'un autre logiciel
ModeS est plus complet, stats, graphiques, détails, charts etc..
- et même avantage que DUMP1090
- affichage des données différents et quelquefois délicat
Traitement des signaux
Paramétré pour diffuser en mode serveur, j'affiche la carte et les données reçues sur une autre machine avec un simple navigateur..
Logiciel installé sur un super ordinateur miniature de la taille d'une carte de crédit :
le Raspberry PI2.
OS :
Rasbian
(Linux Debian pour..)
Ca tourne à peu près
aussi bien qu'un
portable d'entrée de
gamme
le Raspberry PI2.
OS :
Rasbian
(Linux Debian pour..)
Ca tourne à peu près
aussi bien qu'un
portable d'entrée de
gamme
et voilà, vous voyez tout ce qui passe au dessus de votre tête !
Mon antenne n'est pas installée de façon optimum (proche maison et arbres) donc je ne reçois pas de façon égale dans toutes les directions. Mais quand même dans un rayon de 50 à 120 Km selon..
